[FP] 10. 다차원 공간 화일

다차원 데이터

• 전통적인 1차원 데이터 레코드가 아니라 CAD나 지리정보 시스템에서의 선, 면, 위치와 같은 데이터
• 다차원 데이터를 나타내는 (x, y), (x, y, z)는 차원 당 하나의 값
• 다차원 데이터는 단일 키 화일 구조로 처리 불가능
• 다차원 데이터의 접근을 위해서는 다차원 인덱스 구조가 필요하다.

다차원 공간 화일

여러 개의 필드(차원)를 동시에 키로 사용하는 화일



다차원 인덱스 기법

1. PAM : 다차원 점 데이터를 공간에 저장, 검색하는 점 접근 방법
   Point Access Method : k-d 트리, k-d-B 트리, 격자 화일
2. SAM : 선, 면, 다각형, 다면체 같은 다차원 공간 데이터를 저장, 접근할 수 있는 공간 접근 방법
   Spatial Access Method : R-트리, R*-트리, R+-트리

---

k-d 트리

기본 개념

• k 차원의 점 데이터를 인덱스하는 구조
• 이원 탐색 트리를 다차원 공간으로 확장한 것 (= 다차원 이원 탐색 트리)
• 기본 구조와 알고리즘은 이원 탐색 트리와 유사 (작거나 같으면 왼쪽, 크면 오른쪽)
• 트리의 레벨을 내려가면서 차원의 필드 값을 차례로 번갈아 가며 비교

특징

• 메인 메모리에서 동작하는 인덱스 구조
• 소규모 다차원 점 데이터 인덱싱에 적합 (PAM)
• 균형 트리가 아님

---

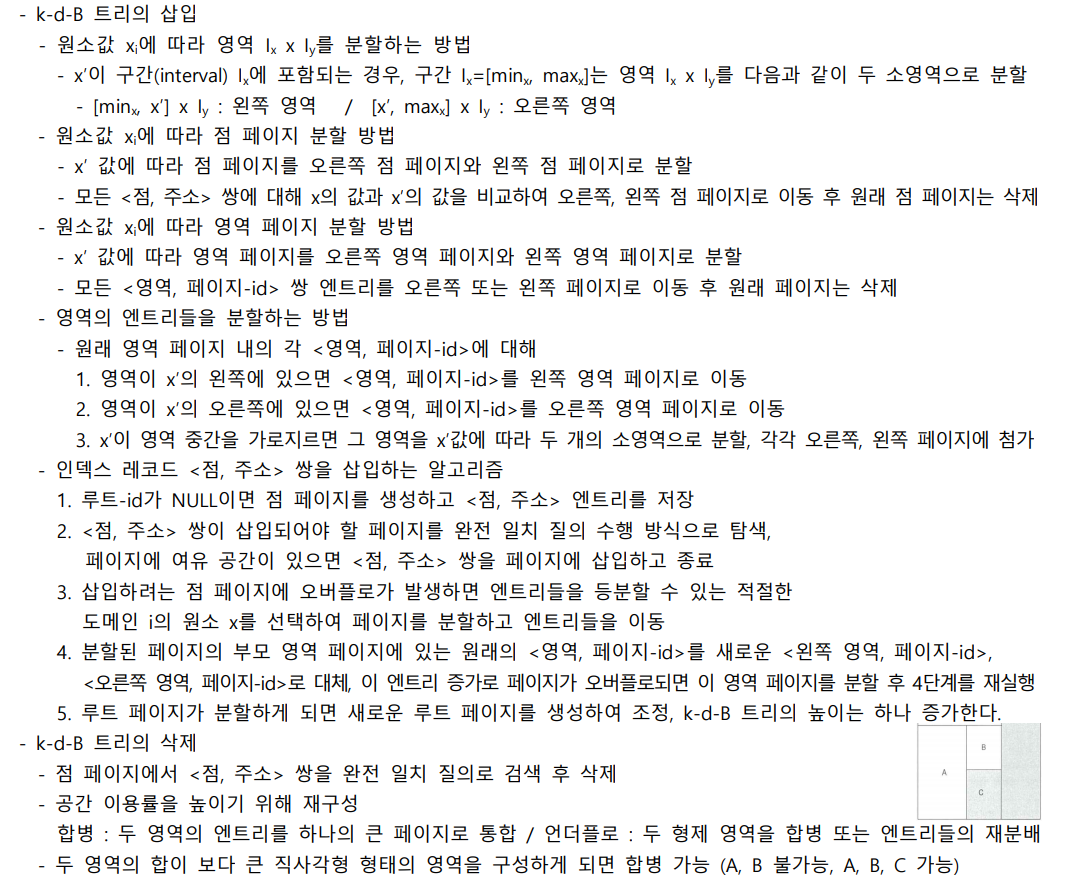

k-d-B 트리

k-d 트리와 B-트리의 특성 결합

• 디스크 기반으로 다차원 점 데이터를 효율적으로 검색, 저장하기 위한 구조
• 디스크 페이지 크기의 노드들로 구성된 다원 탐색 트리 / 균형 트리 (루트에서 리프 노드까지의 탐색 경로 길이가 모두 동일)

---

---

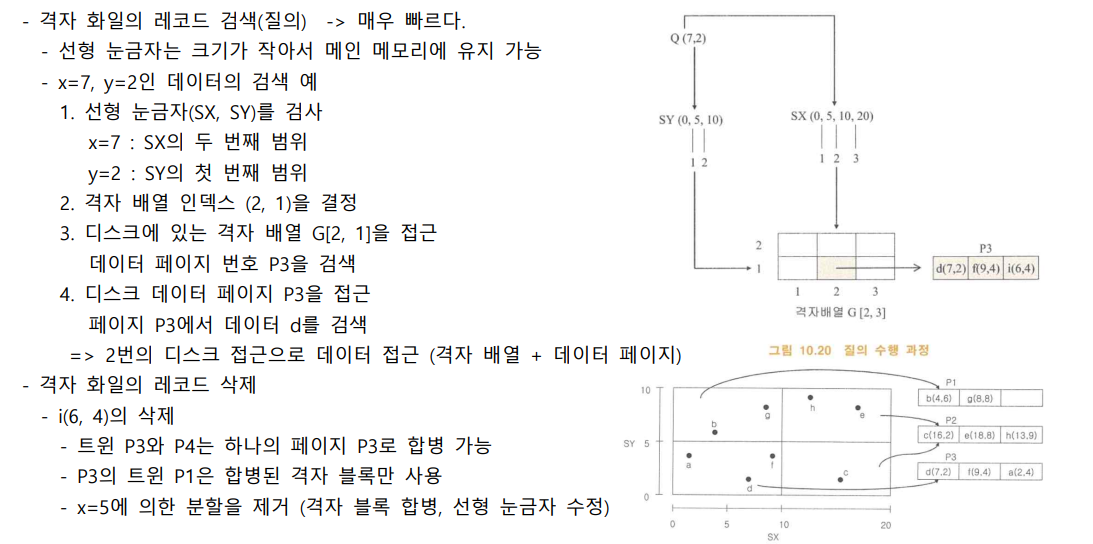

격자 화일 (Grid file)

기본 개념

• 공간상의 점 데이터를 저장하는 다차원 인덱스 구조
• 전체 공간을 격자로 분할하여 격자 단위로 데이터를 저장
• 격자의 크기는 데이터의 삽입에 따라 분할되어 작은 격자로 변환

특징

• 디스크 기반 : 대용량의 다차원 데이터를 처리
• 해싱 기반 : 일반적으로 두 번의 디스크 접근으로 데이터를 검색

---

---

사분 트리 (Quadtree)

기본 개념

• 공간을 반복적으로 분해하는 성질을 가진 계층적 자료 구조를 표현하는데 사용

사분 트리의 구분

1. 표현하고자 하는 데이터의 유형
2. 공간 분해 방법
3. 해상도 : 분해 레벨 정도를 고정 또는 가변

표현 대상 데이터

• 점, 영역, 곡선, 표면, 볼륨 데이터
• 개체의 경계를 표현하는 경우(곡선, 표면)와 개체의 내부를 표현하는 경우(영역, 볼륨)에 따라 상이한 자료구조를 사용

공간 분해 방법

• 이미지 공간 계층 : 각 레벨마다 공간을 일정 크기의 동일한 소공간으로 분해
• 객체 공간 계층 : 입력 데이터 값에 따라 가변적 크기의 공간으로 분해

가장 많이 사용되는 사분 트리

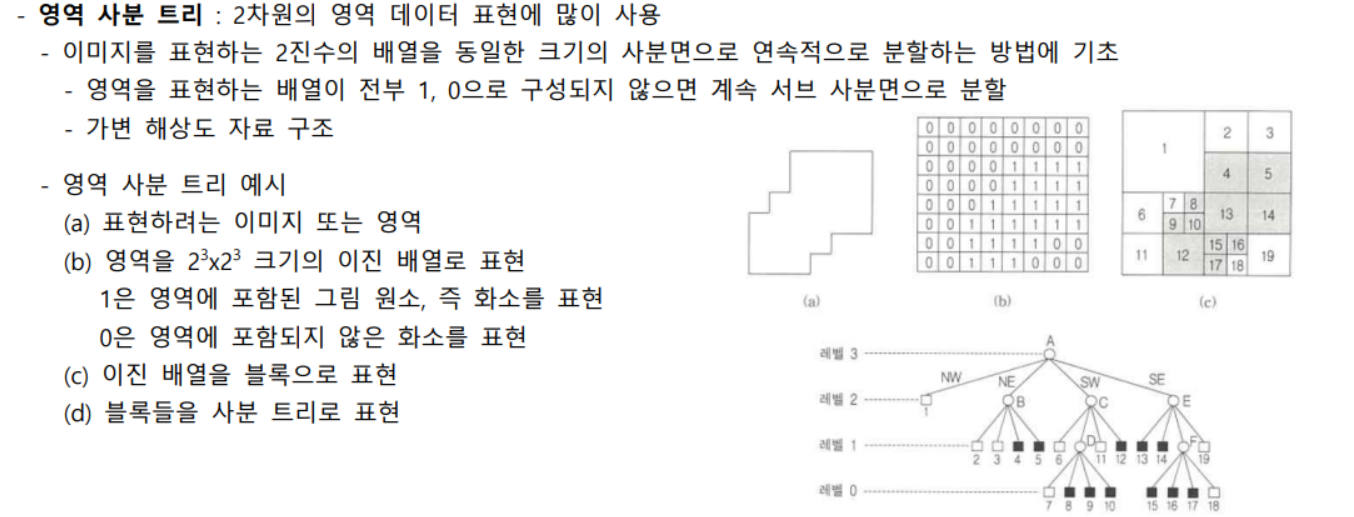

• 영역 사분 트리 : 2차원의 영역 데이터를 표현
• 점 사분 트리 : 다차원 점 데이터를 표현

---

영역 사분 트리의 루트 노드는 이진 배열 전체에 대응한다.

한 노드의 자식 노드들은 그 부모 노드가 표현하는 영역의 한 사분면을 표현 (NW, NE, SW, SE로 레이블을 붙임)

리프 노드는 더 이상 분할이 필요 없는 블록에 대응한다.

리프 노드는 대응되는 블록이 표현된 영역 외부/내부에 있느냐에 따라 2가지 종류로 나뉜다.

• 흑색 노드 : 블록이 완전히 영역의 내부에 포함되어있다. 1로 표현된 서브 사분면
• 백색 노드 : 블록이 완전히 영역의 외부에 포함되어있다. 0으로 표현된 서브 사분면
• 회색 노드 : 리프 노드가 아닌 노드 (0, 1로 표현된 블록을 모두 포함한다.)

점 사분 트리의 검색

• 탐색 공간을 좁혀 나가는 기법 : 한 레벨 내려가면 탐색 공간은 1/4로 감소
• 리프 노드가 가리키는 버킷에서 원하는 데이터를 검사
   - 예시 : (95, 8)에 위치한 도시를 검색하라 -> 대전의 SE, 진주의 SE, 부산의 NE에 속하므로 버킷 23을 조사
• 범위 탐색이나 근접 탐색에도 적용
   - 예 : (83, 10)에서 거리 8이내의 모든 도시 검색 : 대전의 SE를 검색하고 진주의 NE와 SE만 검색하면 됨

점 사분 트리의 삭제

• 삭제는 복잡 : 삭제할 노드를 루트로 하는 서브 트리에 있는 모든 노드들이 재삽입되어야 한다.
• 이상적인 삭제 방법 : 삭제할 노드 A를 어떤 노드 B로 대치한 후 삭제
• -> 이때, 노드 B는 노드 A를 루트로 하는 서브 트리의 노드들이 속한 사분면에 영향을 주지 않아야 한다.
• -> 이런 B가 존재하지 않을 경우, 가장 근접한 것으로 대체 후 영역에 존재하는 점 데이터를 재삽입한다.

---

R-트리

B-트리를 다차원으로 확장시킨 완전 균형 트리

점, 선, 면, 도형 등 다양한 다차원 공간 데이터 객체를 저장하고 검색하기 위한 다차원 인덱스 구조 (SAM)

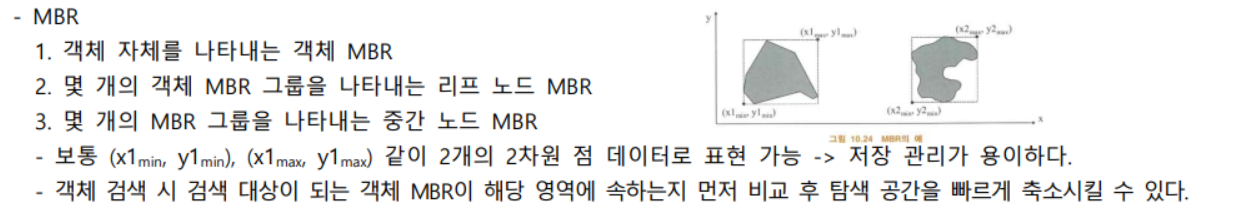

모양이 불규칙한 공간 데이터 객체를 저장하기 위하여 객체의 최소 경계 사각형 MBR을 구하여 인덱스 엔트리로 저장

MBR : Minimum Bounding Rectangle / 대신에 MBB(Minimum Bounding Box)로 표현하기도 한다.

---

R-트리의 개념

• B-트리를 다차원 구조로 확장
• 디스크 페이지 단위로 데이터를 저장, 검색 가능 -> 대용량 데이터에 대한 인덱스 구조로 적당
• 인덱스 구조는 B-트리와 같이 높이 균형 트리
• 리프 노드의 엔트리는 객체 MBR과 이 객체가 저장된 주소(포인터)로 구성
• 중간 노드의 엔트리는 자식 노드의 모든 MBR을 포함하는 보다 큰 MBR과 자식 노드에 대한 포인터로 구성

R-트리의 특성 (M : 한 노드가 저장 가능한 최대 엔트리 수 / m : 최소 엔트리 수 (m≤M/2) )

1. 루트 노드가 아닌 노드는 최소 m, 최대 M개의 인덱스 엔트리와 자식 포인터를 포함한다.
2. 루트 노드는 리프가 아닌 이상 최소 2개의 자식 노드를 갖는다.
3. 모든 리프 노드는 최소 m, 최대 M개의 인덱스 엔트리를 포함한다.
4. 리프 노드에 있는 각 인덱스 엔트리는 객체 데이터를 실제 공간적으로 포함하고 있는 MBR과 이 공간 객체가 저장된 페이지 주소를 포함한다.
5. 완전 균형 트리이다. 즉 모든 리프 노드는 같은 레벨에 있다.

• 점 데이터를 주로 처리하는 k-d-B 트리는 데이터 자체를 분할하는 것이 아닌 영역을 분할하기 때문에 중간 노드들의 영역이 중첩될 수 없다.
• R-트리는 데이터 객체들을 분할하고 이들을 포함하는 영역을 MBR로 표현하는 것이기 때문에 MBR이 서로 겹칠 수 있고 또 전체 영역 중에는 어떤 MBR에도 포함되지 않는 영역이 있을 수 있다.
• 따라서 R-트리는 중간 노드들이 포함하는 MBR이 중첩될 수 있기 때문에 임의의 크기의 객체를 분할 저장하기 쉽다.

---

---

---

---



R-트리의 변형 트리 : 성능 향상이나 다양한 응용 지원을 위한 변형 트리

• R+트리 : R-트리에서 노드 간의 중첩 영역을 없앰, k-d-B 트리의 특징을 접목
• R*-트리 : R-트리의 삽입, 삭제 알고리즘을 개선

---

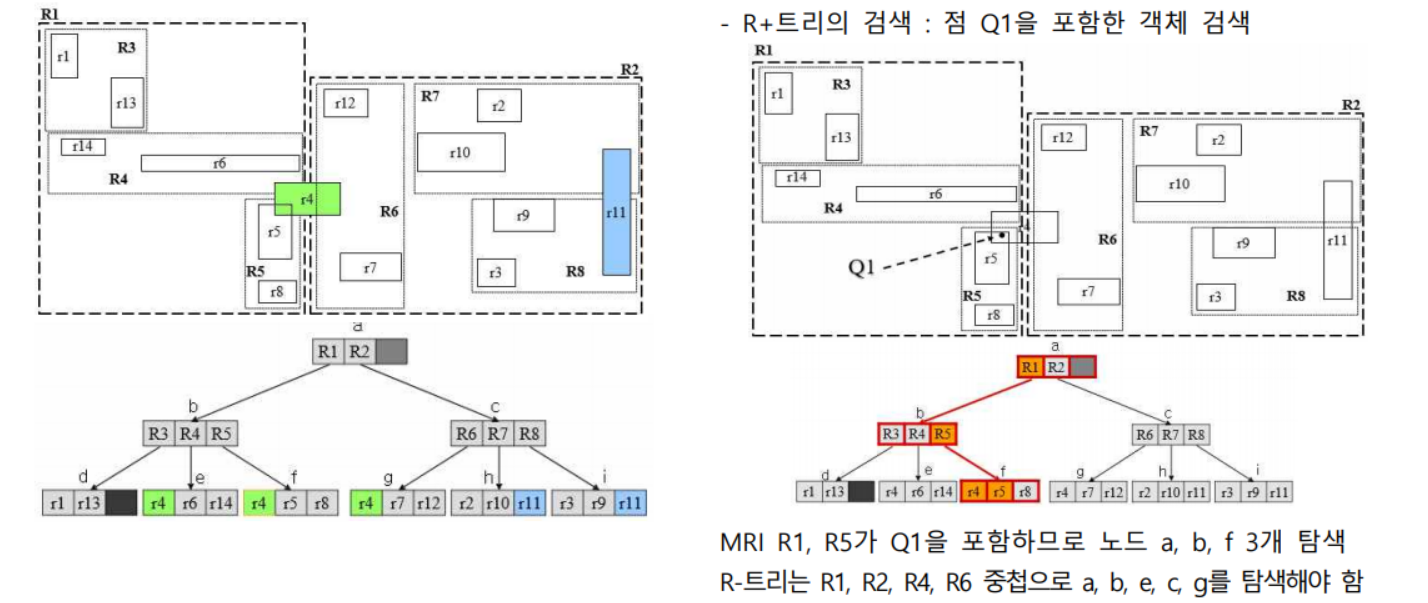

R+트리

여러 MBR과 중첩되는 데이터는 여러 노드에 중복 저장

• 데이터가 분할되도록 MBR을 설정할 수 있음
• 중간 노드 MBR들은 중첩이 필요 없다.
• 데이터를 저장할 때는 데이터 일부가 아니라 데이터 객체 전체를 저장한다.

R-트리와의 차이점

1. R+트리의 노드는 적어도 1/2이상의 엔트리가 채워진다는 것을 보장하지 않음
2. R+트리의 중간 노드들은 MBR은 중첩되지 않음
3. R+트리의 데이터 객체는 분할 가능, 이 경우 데이터 객체 전체가 둘 이상의 리프 노드에 중복 저장된다.

R+트리의 삽입과 삭제는 R-트리보다 복잡

• 하나의 데이터 객체가 여러 리프 노드에 중복될 수 있기 때문

R+트리의 삽입

• 데이터 객체를 삽입해야 될 모든 리프 노드를 찾음
• 삽입하는 데이터 객체의 MBR이 중간 노드의 MBR과 중첩되면 중첩되는 MBR을 통하는 경로에 도달하는 모든 리프 노드에 중복 저장
• 삽입하는 데이터 객체의 MBR이 기존의 중간 노드 MBR에 포함되지 않으면 기존 MBR을 조정
• 리프 노드에 삽입할 때 만원이면 노드를 분할

R+트리의 삭제

• 해당 객체가 하나 이상의 리프 노드에 저장될 수 있으므로
   해당하는 모든 리프 노드에서 해당 객체를 삭제해야 한다.
• 삭제가 많이 발생한 뒤에는 공간 활용도가 매우 나빠질 수 있다.
• 이런 경우, 성능을 고려하여 주기적으로 서브 트리들을 재구성해야 한다.

R+트리의 장점

• MBR이 중첩될 때의 문제점을 해결
• 불필요한 노드 탐색을 줄임

R+트리의 단점

• 노드의 분할이 상위 노드뿐만 아니라 하위 노드로도 파급될 수 있음
• 즉, 중간 노드의 분할은 하위 노드 전체를 분할하게 할 수 있음 -> 노드의 공간 활용도가 나빠짐
• 리프 노드에 중복되어 저장되는 데이터의 수는 데이터의 분포나 데이터 개수의 영향을 받으므로 데이터의 분포나 데이터의 개수에 따라 R+트리의 성능이 저하될 수 있음

---

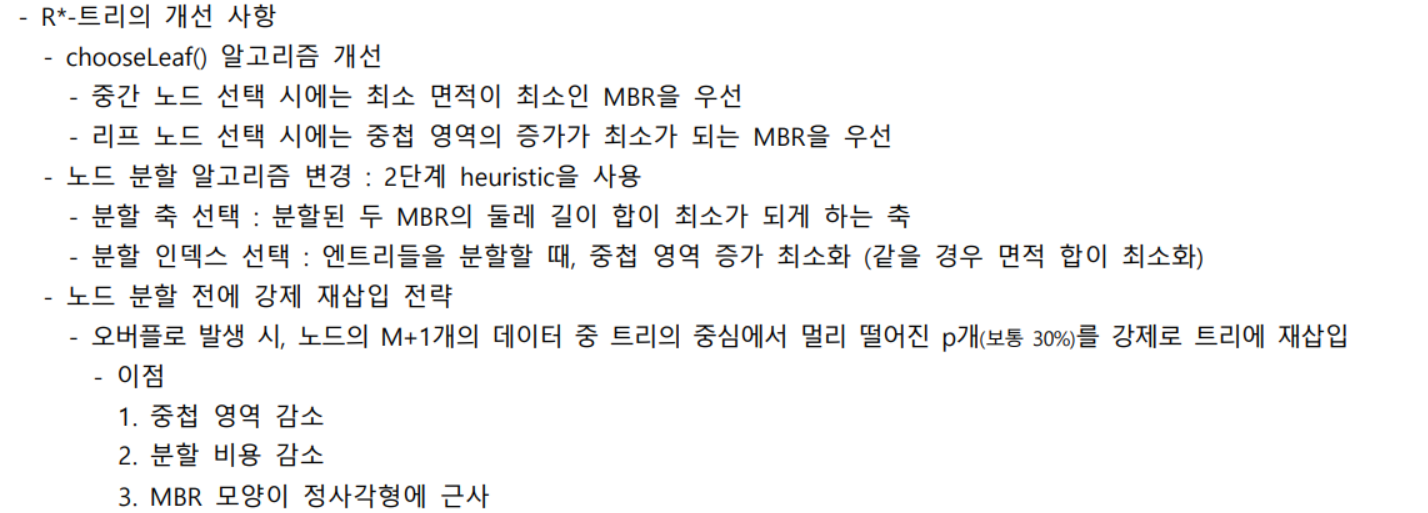

R*-트리

기본적인 구조와 연산은 R-트리와 동일

삽입, 삭제 시 부모 노드의 MBR이 효율적으로 확장될 수 있도록 알고리즘을 개선



R-트리 질의 처리 성능 향상을 위한 고려 사항

1. MBR의 면적을 최소화
2. MBR 간의 중첩 영역을 최소화
3. 둘레 길이 최소화 : 정사각형에 가까운 모양의 MBR이 좋음
4. 저장공간 이용률의 최적화 : 트리의 노드 수를 줄이고, 트리의 높이를 낮게 유지한다.



R*-트리의 장점

• R-트리의 기본 구조나 연산을 그대로 유지하고 있으므로 비교적 구현이 간단하다.
• 삽입, 삭제 알고리즘 개선으로 질의 성능이 우수하다.
